Generando Esquemas para documentos XML en Biztalk 2010

Biztalk permite comunicar sistemas a través de distintos formatos de archivo y protocolos, como por ejemplo XML  (usado extensivamente en forma interna). A través de los componentes de Biztalk que se integran con Visual Studio podemos generar el esquema a partir de un archivo existente de la siguiente forma.

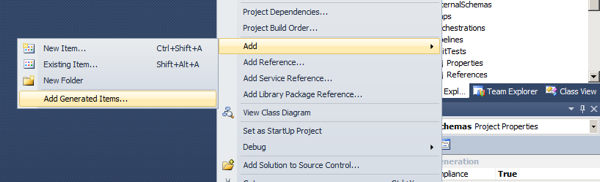

En el Visual Studio Solution Explorer se hace click-derecho sobre el proyecto y se selecciona la opción Add -> Generated Items

Screen Shot 2012 01 11 at 6 53 51 PM

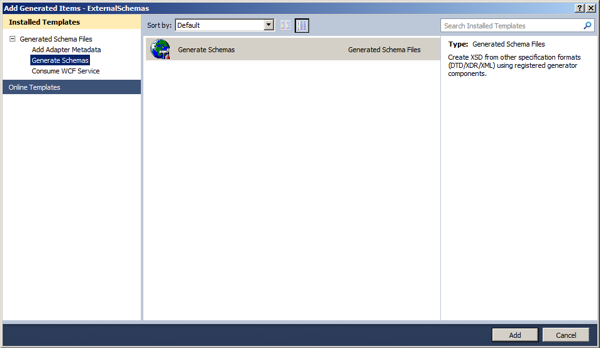

En dialogo que se muestra a continuación seleccionamos la opción Generate Schemas    Generated Schema Files

Screen Shot 2012 01 11 at 6 54 07 PM

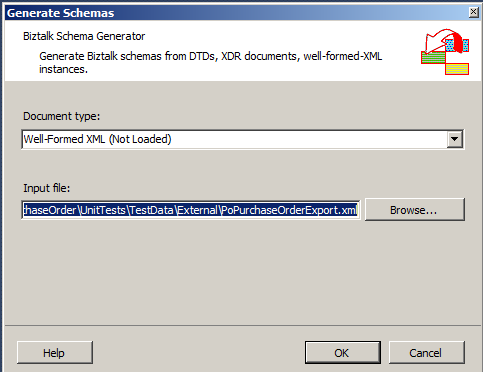

El siguiente dialogo que aparece permite seleccionar el archivo de entrada y su tipo, para el ejemplo seleccionamos el tipo de documento Well-Formed XML e ingresamos la ruta de algún documento XML

Screen Shot 2012 01 11 at 6 53 31 PM

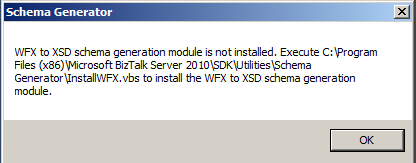

La primera vez que se ejecuta el asistente, se muestra un mensaje indicando que el componente no esta instalado, este mensaje muestra la ruta donde se encuentra el script (.vbs) que se debe ejecutar para registrar el componente antes de ejecutar el asistente nuevamente.

Screen Shot 2012 01 11 at 6 54 32 PM

Y de esta forma se crea el esquema a partir del archivo XML.



Hasta la próxima.
